Pembagian IP Berdasarkan Kelasnya..... :)

Kelas-Kelas IP Address

IP address versi 4 terdiri atas 4 oktet, nilai 1 oktet adalah 255. Karena ada 4 oktet maka jumlah IP address yang tersedia adalah 255 x 255 x 255 x 255. IP address sebanyak ini harus dibagi-bagikan keseluruh pengguna jaringan internet di seluruh dunia. Untuk mempermudah proses pembagiannya, IP address harus dikelompokan dalam kelas-kelas. Dasar pertimbangan pembagian IP address ke dalam kelas-kelasadalah untuk mempermudah pendistribusian pendaftaran IP address.

IP address dikelompokan dalam lima kelas, yaitukelas A, B, C, D, dan E. Perbedaannya terletak pada ukuran dan jumlah. IP address kelas AjaringanIP address Kelas B digunakan untuk jaringan berukuran besar dan sedang. IP address Kelas C untuk pembagian jaringan yang banyak, namun masing-masing jaringan memiliki anggota yang sedikit. IP address Kelas D dan E juga didefinisikan, tetapi tidak digunakan dalam penggunaan normal, kelas d diperuntukan bagi jaringan multicast, dan E untuk Eksperimental.

Pembagian kelas-kelas IP address didasarkan pada dua hal, yaitu Network ID dan Host ID dari suatu IP address  Setiap IP address selalu merupakan pasangan network ID (Identitas Jaringan) dan Host ID (Indentitas host dalam suatu jaringan). Masing-masing komputer/router di suatu jaringan host ID-nya harus Unik (harus berbeda dgn komputer yg lain).

Kelas-Kelas IP Address

Bit (kependekat dari Binary Digit ) adalah bilangan biner yg terdiri dari 2 angka : 0 dan 1

Oktet, 1 Oktet = 8 bit = nilainya antara 0 - 255 desimal

Kelas A

Format : 0nnnnnnn.hhhhhhhh.hhhhhhhh.hhhhhhhh (n = Net ID, h = Host ID)

Bit Pertama : 0
Panjang Net ID : 8 bit (1 oktet)
Panjang Host ID : 24 bit (3 oktet)
Oktet pertama : 0 - 127
Range  IP address : 1.xxx.xxx.xxx.sampai 126.xxx.xxx.xxx (o dan 127 dicadangkan)
Jumlah Network : 126
Jumlah IP address : 16.777.214

IP kelas A untuk sedikit jaringan dengan host yang sangat banyak. cara membaca IP address kelas A misalnya 113.46.5.6 ialah : Network ID :113, Host ID = 46.5.6

Kelas B

Format : 10nnnnnn.nnnnnnnn.hhhhhhhh.hhhhhhhh (n = Net ID, h = Host ID)
2 bit pertama : 10
Panjang Net ID : 16 bit (2 oktet)
Panjang Host ID : 16 bit (2 oktet)
Oktet pertama : 128 - 191
Range IP address : 128.0.0.xxx sampai 191.255.xxx.xxx
Jumlah Network : 16.384
Jumlah IP address : 65.534

PEMBAGIAN IP ADDRESS KELAS ( A, B, C )

Februari 7, 2010 in Berbagi Ilmu, Internet, IP Address, Jaringan,Komputer, Notebook, Sekolah
Kaitkata:Berbagi Ilmu, Internet, IP Address, Jaringan, Komputer,Protokol, Sekolah

IP Address adalah nomor unik yang ada pada computer yang bisa berguna untuk menghubungkan banyak computer dalam jaringan sehingga juga dapat bertukar data maupun fasilitas yang deimiliki antar Komputer tersebut….
hemmm. Nomor ini bersifat unik karena setiap Komputer memiliki TCP/IP yang berbeda-beda .
IP Address merupakan konsekuensi dari penerapan Internet Protocol untuk mengintegrasikan jaringan komputer Internet di dunia. Seluruh host (komputer) yang terhubung ke Internet dan ingin berkomunikasi memakai TCP/IP harus memiliki IP Address sebagai alat pengenal host pada network. Secara logika, Internet merupakan suatu network besar yang terdiri dari berbagai sub network yang terintegrasi. Oleh karena itu, suatu IP Address harus bersifat unik untuk seluruh dunia. Tidak boleh ada satu IP Address yang sama dipakai oleh dua host yang berbeda. Untuk itu, penggunaan IP Address di seluruh dunia dikoordinasi oleh lembaga sentral Internet yang di kenal denganIANA – salah satunya adalah Network Information Center (NIC) yang menjadi koordinator utama di dunia
IP address dibagi menjadi 3 kelas A, Kelas B, dan Kelas C.

• Apa bisa dalam pemakai IP address 3 kelas (A, B, dan C) digubungkan?

• Jika bisa bagaimana caranya?

• Jika tidak mengapa?

Berikut ini cara cara untuk menjawab pertanyaan berikut……
Kelas A
IP address kelas A terdiri dari 8 bit untuk network ID dan sisanya 24 bit digunakan untuk host ID, sehingga IP address kelas A digunakan untuk jaringan dengan jumlah host yang sangat besar JJ. Pada bit pertama berikan angka

• Ø 0 sampai dengan 127. (0-127)

Karakteristik IP Kelas A
Format : 0NNNNNNN.HHHHHHHH.HHHHHHHH.HHHHHHHH
Bit Pertama : 0
NetworkID : 8 bit
HostID : 24 bit
Bit Pertama : 0 -127
Jumlah : 126 (untuk 0 dan 127 dicadangkan)
Range IP : 1.x.x.x – 126.x.x.x
Jumlah IP : 16.777.214
Misalnya IP address 120.31.45.18 maka
Network ID = 120
HostID = 31.45.18

• Ø Untuk Subnetmask =255.0.0.0

• Ø

• Jadi IP address di atas mempunyai host dengan nomor 31.45.18 pada jaringan 120

Kelas B
IP address kelas B terdiri dari 16 bit untuk network ID dan sisanya 16 bit digunakan untuk host ID, sehingga IP address kelas B digunakan untuk jaringan dengan jumlah host yang tidak terlalu besar. Pada 2 bit pertama berikan angka 10, sehingga bit awal IP tersebut mulai dari (128 – 191).
Karakteristik IP Kelas B
Format : 10NNNNNN..NNNNNNNN.HHHHHHHH.HHHHHHHH
Bit Pertama : 10
NetworkID : 16 bit
HostID : 16 bit
Bit Pertama : 128 -191
Jumlah : 16.384
Range IP : 128.1.x.x – 191.155.x.x
Jumlah IP : 65.532
Misalnya IP address 150.70.45.18 maka
Network ID = 150.70
HostID = 60.56

• Ø Untuk Subnetmask =255.255.0.0

• Ø Jadi IP di atas mempunyai host dengan nomor 60.56 pada jaringan 150.70

Kelas C
IP address kelas C terdiri dari 24 bit untuk network ID dan sisanya 8 bit digunakan untuk host ID, sehingga IP address kelas C digunakan untuk jaringan untuk ukuran kecil. Kelas C biasanya digunakan untuk jaringan Local Area Network atau LAN. Biasanya ini terdapat dalam Warnet-Warnet maupun sebuah sekolah. Pada 3 bit pertama berikan angka 110 sehingga bit awal IP tersebut mulai dari (192 – 223).
Karakteristik IP Kelas C
Format : 110NNNNN.NNNNNNNN.NNNNNNNN.HHHHHHHH
Bit Pertama : 110
NetworkID : 24 bit
HostID : 8 bit
Bit Pertama : 192 – 223
Jumlah : 16.384
Range IP : 192.0.0.x.x – 223.255.255.x.x
Jumlah IP : 254 IP
Misalnya IP address 192.168.1.1 maka
Network ID = 192.168.1
HostID = 1

• Ø Untuk Subnetmask =255.255.255.0

Jadi IP di atas mempunyai host dengan nomor 1 pada jaringan 192.168.1. Semoga bermanfaatya…:))Pembagian IP address kelas A,B,C

TRANSLATE BAHASA

•
•


• WELCOME



•


• BLOGGER INDONESIA



• AKU BLOGGER SEHAT



• KALENDER

  Februari 2010

  S	S	R	K	J	S	M
  « Jan				Mar »
  1	2	3	4	5	6	7
  8	9	10	11	12	13	14
  15	16	17	18	19	20	21
  22	23	24	25	26	27	28

• FOLLOW ME ON TWITTER



• ADD ME ON FACEBOOK



Pngenalan Robaotika

Seiring pesatnya perkembangan teknologi informasi serta otomasi industri dimana komputer menjadi bagian yang tidak terpisahkan dari teknologi itu sendiri membuat integrasi komputer dengan disiplin ilmu lain seperti elektronika, pemrograman dan mekanika tidak bisa dihindari. Munculnya mekatronika dengan wujud robot sebagai bentuk implementasinya mendorong kami mengembangkan robotika sebagai bagian dari dunia pendidikan kita. Kami tampil sebagai yang pertama di Indonesia yang menyediakan dan menyalurkan kegemaran dan pengetahuan robotika serta merancang standar kurikulum bagi pelajar SD, SMP, SMU hingga mahasiswa perguruan tinggi
Sebagai objek pelatihan dan pendidikan, siswa/mahasiswa dituntut aktif, kreatif dan terlibat langsung dalam proses perakitan, pengoperasian, dan mempraktekan latihan-latihan yang tersedia dalam modul. Setiap modul dibuat sesuai tingkat kemampuan siswa. Pengajaran ditingkat SD, lebih pada bermain robot tetapi tetap menjaga unsur pendidikan. Pada tingkat SMU, siswa mulai diberi pengantar pemrograman dan pengenalan teknologi dengan mempelajari struktur pemrograman, perakitan serta bekerja dalam kelompok. Pada tingkat perguruan tinggi, modul mengajak mahasiswa tidak hanya mengerti prinsip dasar robotika dan pemrograman namun juga ditantang untuk memodifikasi program dan konstruksi robot. Pemrograman micro-controller menjadi pilihan dimana mahasiswa diajak untuk belajar pemrograman microcontroller mulai dari yang sangat sederhana mengaktifkan flip-flop hingga menjalankan manipulator robot. Selain itu, pelatihan micro-controller dengan robotics kit memberikan banyak kemungkinan dan sangat bervariasi.
Robotika adalah multidisiplin dengan komputer, elektronika dan mekanika sebagai ilmu dasarnya. Namun begitu tidak terbatas bagi pengajar untuk melibatkan ilmu-ilmu lain seperti biologi dan anatomi. Dengan robotics walker kit, para guru/dosen dapat melibatkan siswanya untuk mengamati gerakan kaki serangga dan mensimulasikannya sebelum diprogram ke robot walking kit (2 kaki, 4 kaki atau 6 kaki).
Belajar pemrograman dengan objek robot membuat proses belajar menjadi lebih menarik dan nyata. Mulai dengan pemrograman Basic hingga ke pemrograman C, siswa secara bertahap belajar pemrograman sehingga pemahaman komputer hanya untuk mengetik dan bermain akan bergeser menjadi pemikiran bahwa komputer telah menjadi bagian dari teknologi sistem kontrol dan akusisi data.
Robotics kit dapat juga digunakan dalam implementasi artificial intelligent (AI), sistem sensor, model sistem otomasi kontrol dan bagi yang sekedar hobi, kit dapat ditambahkan aksesories seperti sensor, kamera, motor, rangkaian elektronika hingga kepengembangan software dan modifikasi kit.
[+/-] Selengkapnya...

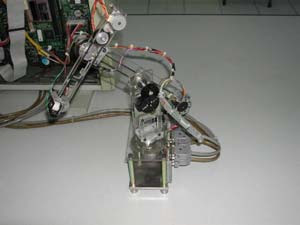

Arm Servo Robot Kit

Arm servo robot adalah salah satu bentuk manipulator industri dengan geometri anthropomorphic (menyerupai tangan manusia). Kit ini cukup cepat, akurat dan memiliki kepresisian yang cukup baik. Dengan 4 sumbu gerak dan satu gripper sebagai end-effector-nya membuat kit ini sangat tepat untuk pelatihan teknologi kontrol, implementasi elektronika (mekatronika), pemrograman dan otomasi industri. Keempat sumbu gerak itu adalah: base, shoulder, elbow, dan wrist dengan sudut gerak masing-masing 180 derajat. Arm dikontrol oleh PC secara manual atau dengan program baik on-line maupun off-line dan arm dapat pula dikombinasikan dengan arm lain dalam satu kontrol unit sehingga dapat digunakan sebagai alat peraga saat pameran atau model saat perancangan sistem kontrol otomasi. Sebagai objek pelatihan, kit ini juga dapat dikontrol dengan micro-controller sehingga siswa dapat mempraktekan kemampuan pemrogramannya sekaligus mempelajari aspek-aspek penting dalam pengontrolan robotics melalui micro-controller.
[+/-] Selengkapnya...

Arm Stepper Robot Kit

Sama halnya dengan arm servo kit tetapi berbeda dalam motor penggeraknya. Kit ini menggunakan stepper motor untuk semua joint-nya dan dikontrol menggunakan PC atau basic stamp microcontroller. Teknik pengontrolan motor stepper berbeda dengan servo motor dan pengguna akan dituntun mulai dari prinsip dasar stepper motor hingga pemrograman.
[+/-] Selengkapnya...

Walking Robot Kit

Kit ini adalah rancangan terbaru yang lebih memberikan tantangan kepada pecinta robotics dimana ada 12 servo motor yang harus dikendali dan dikoordinasi hanya untuk sebuah kaki. Gerakan robot sama halnya dengan kaki manusia. Berjalan maju-mundur, putar kanan dan kiri serta gerakan kesamping. Kit belum dilengkapi sensor dan hanya dikontrol langsung dari PC atau micro-controller. Penekanan dilakukan pada sinkronisasi joint dan link dalam satu sistem kontrol. Kit ini diperuntukkan bagi pelatihan lanjut atau bagi pecinta robot yang menginginkan pengetahuan baru dalam koordinasi multiservo motor.
[+/-] Selengkapnya...

Robot Arm servo

Arm servo robot adalah salah satu bentuk manipulator industri dengan geometri anthropomorphic (menyerupai tangan manusia). Kit ini cukup cepat, akurat dan memiliki kepresisian yang cukup baik. Dengan 4 sumbu gerak dan satu gripper sebagai end-effector-nya membuat kit ini sangat tepat untuk pelatihan teknologi kontrol, implementasi elektronika (mekatronika), pemrograman dan otomasi industri. Keempat sumbu gerak itu adalah: base, shoulder, elbow, dan wrist dengan sudut gerak masing-masing 180 derajat. Arm dikontrol oleh PC secara manual atau dengan program baik on-line maupun off-line dan arm dapat pula dikombinasikan dengan arm lain dalam satu kontrol unit sehingga dapat digunakan sebagai alat peraga saat pameran atau model saat perancangan sistem kontrol otomasi. Sebagai objek pelatihan, kit ini juga dapat dikontrol dengan micro-controller sehingga siswa dapat mempraktekan kemampuan pemrogramannya sekaligus mempelajari aspek-aspek penting dalam pengontrolan robotics melalui micro-controller.


[+/-] Selengkapnya...

 Rangkaian Line Follower Robot

Rangkaian Line Follower Robot...
pake 8 Sensor...
Rangkaian komparator, minimum system dan driver motornya udah dalam 1 pcb...
edited by Guntur Wicaksono..
Check this out..
:-p



Download Skematik Rangkaian SENSOR PDF File
Download Skematik Rangkaian Minimun Sys.+Driver Motor PDF File
Download Line Follower Print PDF-Bottom View
Download Line Follower Print PDF-Top View
Download Eagle Board File
Download Eagle Sch File

Contoh program dengan codevision >>> klik disini

MACAM-MACAM SOFTWARE KOMPUTER DAN FUNGSINYA

Jenis-jenis Software Komputer dan Fungsinya

Adobe Photoshop = untuk editing gambar/foto atau untuk mendisain website
CorelDraw = untuk mendisain gambar
Picasa = untuk editing foto
Macromedia Flash = untuk membuat gambar animasi
Dreamweaver = untuk membuat website/ blog
Adobe Reader = untuk membaca ebook digital berformat Pdf
Photoscape = untuk pengeditan foto
Noiseware Professional = untuk membersihkan noise pada foto
Mozilla Firefox = untuk browser internet
Google Crome = untuk browser internet
Cool Edit Pro = untuk ngedit lagu atau untuk memotong dan menggabungkan lagu
Eset Nod32 = software anti virus terbaik
Microsof Office Word = untuk pengetikan data
Microsof Office Excel = untuk pengetikan dan membuat tabel
Microsoft Power Point = untuk membuat karya tulis
Quicktime = software untuk memutar file quicktime
dbpowerAMP Music Conventer = untuk mengkompres lagu
CCleaner = untuk membersihkan file-file yang tidak terpakai yang sudah lama dihapus
Nero = untuk burning CD/DVD
Winrar = untuk membuka file rar
Shadow Defender = untuk memproteksi komputer
Winamp = untuk memutar musik/lagu
Adobe Flash Player = untuk menunjang pemutaran lagu atau video
K-Lite Codec Pack = untuk memutar file video
IDM (Internet Download Manager) = untuk mempercepat proses download
Macromedia Flash Player = software pemutar file-file flash
Easy GIF Animator Pro = untuk  membuat  gambar bergerak/animasi berformat gif
Pinacle Studio = untuk editing video
PDF Password Remover = untuk menghilangkan password file pdf yang diproteksi
ACDSee Photo Manager = untuk pengaturan foto digital
TuneUp Utilities = untuk membuat kinerja komputer lebih cepat
Web Button Maker = untuk membuat tombol navigasi pada website/blog
Autocad = untuk mendisain gambar konstruksi
Ulead Gif Animator = untuk membuat animasi Gif
Product Key Explorer = untuk mendeteksi serial number software yang ada di komputer
Magic ISO Maker = membuat file iso yang digunakan untuk virtual drive
CoffeeCup Web Video Player = untuk membuat video player pada website
Ashampoo PhotoCommander = untuk pengaturan foto digital
WinRAR Cracker = untuk meng-crack winrar
Folder Lock = untuk mengunci folder / direktori
Xing MPEG Player = untuk memutar CD/VCD
Drive Blocker = untuk memproteksi drive
Winzip =  untuk kompres file
Microsoft Web Publishing = untuk mengirim data website ke internet
PowerDVD = untuk memutar video
Quick Media Converter = Converter Audio File
SoundForge = untuk mengedit file-file audio

Untuk anda yang mencari artikel tentang Jenis perangkat keras dan fungsinya silahkan klik link ini : Perangkat Keras Komputer dan Fungsinya

Demikian macam-macam software komputer dan fungsinya, masih banyak software-software komputer yang belum saya sajikan karena terlalu banyak untuk dibahas.

RELATED POST

komputer

• Cara Mengunci Komputer Dengan Flashdisk
• Memperbaiki Flashdisk Yang Tidak Terbaca di Komputer
• Cara Sharing Printer Pada Windows XP
• Cara Sharing Data Antar Komputer Untuk Warnet
• Cara Membuat Jaringan Komputer LAN Untuk Warnet
• Cara Memperbaiki Harddisk Rusak
• Cara Memperbaiki Komputer Sering Restart Sendiri
• Perangkat Keras Komputer dan Fungsinya
• Cara Merakit Komputer Lengkap Dengan Gambarnya

Posted by: Bimbim Cihuy

Cara Membuat Jaringan Komputer LAN Untuk Warnet Cara Membuat Jaringan Komputer LAN.

jaringan komputer LAN. Biasanya pada CPU komputer sudah dilengkapi dengan fasilitas LAN Card atau NIC (Network Interface Controller). Kalau belum ada silahkan beli terlebih dahulu. Saya akan memberikan cara membuat jaringan komputer LAN dengan menggunaan kabel UTP dan konektor RJ-45 (dapat dibeli di toko komputer). Untuk kabel UTP dan konektor RJ-45 ini usahakan cari yang berkualitas karena akan mempengaruhi kinerja jaringan. Anda dapat lihat gambar dibawah ini seperti apa bentuk dari NIC, konektor RJ-45 dan UTP Cable. Jaringan LAN yang sudah dipasang nantinya dapat digunakan untuk sharing file / data antara komputer yang satu dengan komputer yang lainnya yaitu untuk Billing Warnet dan untuk Client.

Cara Membuat Jaringan Komputer LAN Untuk Warnet

Kalau anda mempunyai 2 buah komputer dan akan dibuat saling berhubungan / saling conect, untuk pemasangan jaringan komputer LAN ini cukup menggunakan kabel UTP yang tidak begitu panjang dan 2 bh konektor RJ-45 dengan konfigurasi Cross atau menyilang.

Pada tutorial ini Blogger Bondowoso akan memberikan cara memasang jaringan komputer LAN dengan menggunakan 6 buah komputer / PC. Karena jumlah PC yang banyak, maka perlu menggunakan Switch atau Hub agar masing-masing komputer dapat saling berhubungan. Untuk memasang kabel UTP dan konektor RJ-45 pada masing-masing komputer, gunakan kabel UTP dan konektor RJ-45 yang pada kedua ujung kabel menggunakan konfigurasi Straight / lurus untuk dicolokkan / dipasang ke Switch/Hub. Lihat gambar dibawah ini.

Konfigurasi Alamat IP (Internet Protocol / TCP IP)

Jika jaringan komputer LAN sudah dibuat/dipasang, langkah selanjutnya yaitu pada masing-masing komputer diberi alamat IP Address (Internet Protocol / TCP IP) dan pemberian IP Address untuk masing-masing komputer tidak boleh sama agar tidak bentrok. Berikut cara memberi alamat IP Address :

1. Pada Control Panel, pilih Network Connection
2. Klik 2 kali pada Local Area Connection, lihat gambar dibawah ini

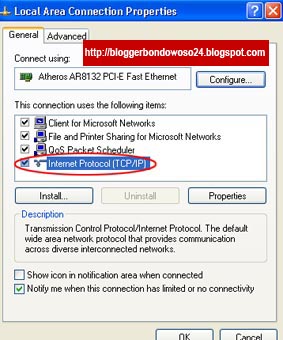

3. Pada General pilih Properties



4. Lalu klik lagi 2 kali pada Internet Protocol (TCP / IP)



5. Berikutnya klik Use The following IP Address, lalu isi IP address dan Subnet Mask



Jika ada 6 buah komputer maka IP Address, seperti contoh dibawah ini
- Komputer 1 => IP Address : 192.168.1.1
- Komputer 2 => IP Address : 192.168.1.2
- Komputer 3 => IP Address : 192.168.1.3
- Komputer 4 => IP Address : 192.168.1.4
- Komputer 5 => IP Address : 192.168.1.5
- Komputer 6 => IP Address : 192.168.1.6

Keterangan :
- Untuk IP Address tidak boleh sama
- Untuk Subnet Mask harus sama yaitu pada default : 255.255.255.0

6. Selanjutnya klik kanan pada My Computer lalu pilih Properties. Pada Computer Name pilih Change.



7. Isi kotak pada Computer name dengan nama komputer 1. Beri nama juga untuk komputer yang lainnya dan centang pada tulisan WORKGROUP.



8. Kalau sudah lalu restart komputer.
9. Langkah terahir lakukan PING agar masing-masing komputer dapat terhubung.

Cara Ping dari komputer 1 ke komputer 2 :

Pada komputer 1 : klik Start => Run => lalu ketik CMD dan OK lalu tulis ping 192.168.1.2  dan tekan enter. Apabila keluar replay dari komputer 2 maka komputer telah terkoneksi. Lakukan perintah yang sama pada komputer yang lainnya dan pastikan replay dari masing-masing komputer.

I. Alat dan bahan untuk pemasangan Kabel UTP :

1. Kabel UTP

2. Konekktor

Konektor ini digunakan sebagai alat penghubung antara Kabel UTP dan LAN Card atau HUB/Swicth HUB/Router.

 3. Crimp Tool



Satu lagi yang sangat penting, Anda harus punya tang khusus buat memasang konektor ke kabel UTP, istilah kerennya adalah “crimp tool”. Alat ini gunanya untuk ‘mematikan’ atau ‘menanam’ konektor ke kabel UTP. Jadi sekali sudah di ‘tang’, maka sudah tidak bisa dicopot lagi konektornya.

4.LAN Tester

LAN Tester berfungsi untuk mengecek apakah urutan Kabel UTP yang kita buat itu sudah cocok.

II. PEMBAHASAN

• LANDASAN TEORI

  Unshielded twisted-pair (disingkat UTP) adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar tembaga, yang tidak dilengkapi dengan shield internal. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam jaringan lokal (LAN), karena memang harganya yang murah, kinerja yang ditunjukkannya juga relatif bagus.

  Ada dua cara penyusunan yaitu : Straight dan Cross. Kabel Straight digunakan untuk menghubungkan NIC dengan Switch atau NIC dengan Hub, sementara kabel Cross digunakan untuk menghubungkan NIC dengan NIC atau Hub dengan Hub.

•  Cara Kerja

1. Waktu akan memasangnya, maka potong ujung kabelnya,
2.  kemudian susun kabelnya trus diratakan dengan pisau potong yang ada pada crimp tool.
3. memasukan kabel itu ke konektor lalu ditekan (pressed) dengan menggunakan crimp tool,
4.  kemudian  test menggunakan LAN tester.
5.  Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti  telah sukses.
6.  Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah.
7.  tekan (press) lagi menggunakan tang,sampai berhasil


    Tipe Straight
   Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu  dengan ujung yang lainnya. Kabel straight digunakan untuk menghubungkan 2 device yang berbeda.

Ujung A

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat

Ujung B

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat

                                                                          Tipe Cross

Kabel cross over merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan
ujung dua. Kabel cross over  digunakan untuk menghubungkan 2 device yang sama.

Ujung A

1. Putih Hijau
2. Hijau
3. Putih Orange
4. Biru
5. Putih Biru
6. Orange
7. Putih Coklat
8. Coklat

Ujung B

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat


   III. KESIMPULAN DAN SARAN



   • Kesimpulan

   Dengan Proses cara pemasangan Kabel UTP ini dapat disimpulkan bahwa ada 2 tipe dalam pemasangan kabel yaitu :
   1.  Tipe Straight
      Tipe straight digunakan untuk menghubungkan 2 device yang berbeda.
   2. Tipe CrossTipe Cross  digunakan untuk menghubungkan 2 device yang sama.


      • Saran

      Bila kita salah menyusun kabel maka dapat berakibat kabel tak bisa digunakan.

IV.DAFTAR PUSTAKA

1.Arifin,Zaenal.2005. Langkah mudah membangun Jaringan Komputer.Yogyakarta;Andi

2.Oetomo,Budi Dharma Sutedjo,S.Kom.,MM.2003.Konsep dan Perancangan  Jaringan Komputer.Yogyakarta;Andi

3.Neibauer,Alan.2001.Membuat Jaringan Komputer untuk Perusahaan Kecil.Jakarta;Media Komputindo.

HASIL PERCOBAAN PENGGABUNGAN 2 PC DENGAN KABEL TIPE CROSS DAN STRAIGHT

LANGKAH – LANGKAH :

•   Klik Control Panel

•   Klik Network connection

•   Pilih Properties

•   Kemudian Double Klik  TCP/IP

•   Isi IP Dan Subnetwork (255.255.255.0)

•  Kemudian Masukkan Ping  :

•   Klik  Star

•   Pilih Run

•   Isi Kode

•   Kemudian Ok

• Hasil Untuk Tipe Cross

·  Pinging 192.168.0.2 with 32 bytes of data:

Reply from 192.168.0.2: bytes=32 time<1ms TTL=128
Reply from 192.168.0.2: bytes=32 time<1ms TTL=128
Reply from 192.168.0.2: bytes=32 time<1ms TTL=128
Reply from 192.168.0.2: bytes=32 time<1ms TTL=128

Ping statistics for 192.168.0.2:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 0ms, Average = 0ms

• Hasil Untuk Tipe Straight

Pinging 192.168.0.2 with 32 bytes of data:

Request time out
Request time out
Request time out
Request time out

Ping statistics for 192.168.0.2:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss)

HASIL PERCOBAAN PENGGABUNGAN 2 PC DENGAN KABEL TIPE CROSS DAN STRAIGHT MENGGUNAKAN SWITCH / HUB

Alat dan Bahan

1. Komputer

2.Switch atau Hub

3. kabel straight dan cross

cara kerja

• 2 atau lebih dari 2 komputer di hubungkan ke hub / switch dengan menggunakan tipe straight dan cross
• kemudian di run ( jalankan)
• hasil tipe cross

  Pinging 192.168.0.2 with 32 bytes of data:
  Request time out
  Request time out
  Request time out
  Request time out
  Ping statistics for 192.168.0.2:
  Packets: Sent = 4, Received = 0, Lost = 4 (100% loss)
  alasan : karena Hub merupakan alat yang digunakan untuk mengextends koneksi antar PC,Port pada Hub hanya berfungsi untuk mentransmisi data yang diambil client ,saat mengunakan kabel crosskemungkinan besar port usb dihubungkan dengan kepala RJ45 yang berfungsi untuk menerima data sehingga sehingga data tidak dapat di transmisikan ka antar computer dalam jaringan .


  • hasil tipe straight

    Pinging 192.168.0.2 with 32 bytes of data:
    Reply from 192.168.0.2: bytes=32 time<1ms TTL=128
    Reply from 192.168.0.2: bytes=32 time<1ms TTL=128
    Reply from 192.168.0.2: bytes=32 time<1ms TTL=128
    Reply from 192.168.0.2: bytes=32 time<1ms TTL=128

    Ping statistics for 192.168.0.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
    Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 0ms, Average = 0ms



Catatan :

Apabila koneksi belum terhubung dan keluar perintah Request time out, maka harus dilakukan pengecekan lagi.

Demikialah Cara Membuat Jaringan Komputer LAN Untuk Warnet, silahkan dicoba.

Related Post

komputer

• Macam-Macam Software Komputer dan Fungsinya
• Cara Mengunci Komputer Dengan Flashdisk
• Memperbaiki Flashdisk Yang Tidak Terbaca di Komputer
• Cara Sharing Printer Pada Windows XP
• Cara Sharing Data Antar Komputer Untuk Warnet
• Cara Memperbaiki Harddisk Rusak
• Cara Memperbaiki Komputer Sering Restart Sendiri
• Perangkat Keras Komputer dan Fungsinya
• Cara Merakit Komputer Lengkap Dengan Gambarnya

• Amerika Serikat
• Argentina
• Australia
• Berbahasa Spanyol
• Brasil
• China
• Filipina
• Hong Kong
• India
• Indonesia
• Inggris
• Italia
• Jepang
• Jerman
• Kanada
• Korea Selatan
• Malaysia
• Meksiko
• Prancis
• Quebec
• Selandia Baru
• Singapura
• Spanyol
• Taiwan
• Thailand
• Vietna

Posted by: Bimbimcihuy
